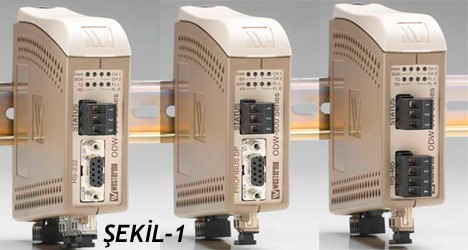

WESTERMO ODW Serisi Fiber / Seri (RS-232/422/485/Profibus DP) Çevirici – Modemler
ARESKOM İletişim Ltd; Endüstriyel Data Haberleşmesi / Endüstriyel Ethernet / Endüstriyel Network konusunda dünya lideri üreticilerden biri olan İsveç’li WESTERMO’nun ülkemizde çözüm sağlayıcısı ve distribütörü olarak faaliyet göstermektedir.
Westermo ürünleri ; Galvanik izolasyon, Surge&Transient protection, Power supply yedeklilik, -40 C / +70 C Çalışma sıcaklık aralığı, IP-40 koruma standatı, yüksek MTBF ( 500.000 saat ve üstü) gibi genel özelliklere sahiptir.
Fiber Optik modemler, genellikle uzun mesafelerde yüksek hızda data haberleşmesi için kullanılmaktadır.
Fiber Optik cihazlar; elektromağnetik enterferanslar / gürültülerden kaynaklı problemleri ortadan kaldırdıklarından sert ve zorlu iç / dış ortam koşulları için uygundurlar.
ODW serisi fiber çevirici / modemler endüstriyel seviyedeki EMC kriterlerini karşılamaktadır.
ODW serisi fiber modemler / çeviriciler DIN raya monte edilmekle birlikte, -40 / + 70 Derece geniş sıcaklık aralığını desteklemekte olup, yedekli DC enerji besleme ( çalışma gerilim aralığı 10-60 VDC ) giriş imkanı sağlamaktadır.
Konfigürasyon ve Diagnostik;
DIP-switch ler ile kolayca yapılabilmektedir.
Sert / Zorlu Endüstriyel Ortamlar;
Tüm arayüzleri için galvanik izolasyon ve aşırı akım / voltaj ( transient protection ) koruması bulunmaktadır.
Geniş ürün çeşitliliği;
Hem mesafe hem de arayüz olarak geniş ürün çeşitliliği bulunmaktadır; Yedekli halka ( redundant ring ) yapısında 1000 Km’ye kadar ( her 80 Km’de bir adet ) kullanılabilmektedir.

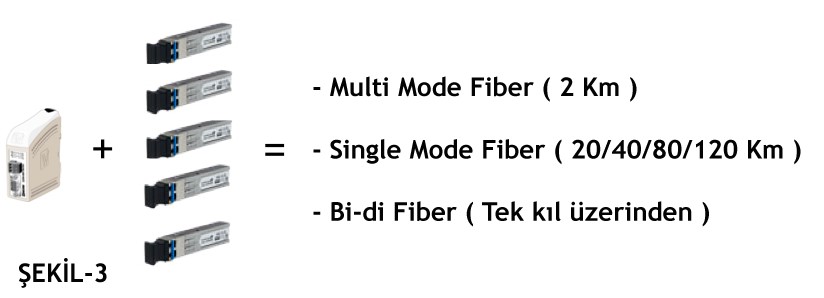

Ayrıca bazı ODW serisi modemlerde Bi-Di Fiber seçeneği de bulunmaktadır ( Bi-directional fiber uygulaması özellikle fiber kıl sayısının kısıtlı olduğu durumlarda sıklıkla kullanılmaktadır. Yada mevcuttaki 2 kıl standart ( TX ve RX in ayrı kıllar üzerinden olduğu ) fiber kablonun 1 kılının kırılması veya arızalanması durumunda da kullanılabilmektedir. Tek yapılması gereken mevcuttaki Fiber SFP arayüzü ODW fiber modemden çıkartıp yerine Bi-di SPF arayüz takmaktır )

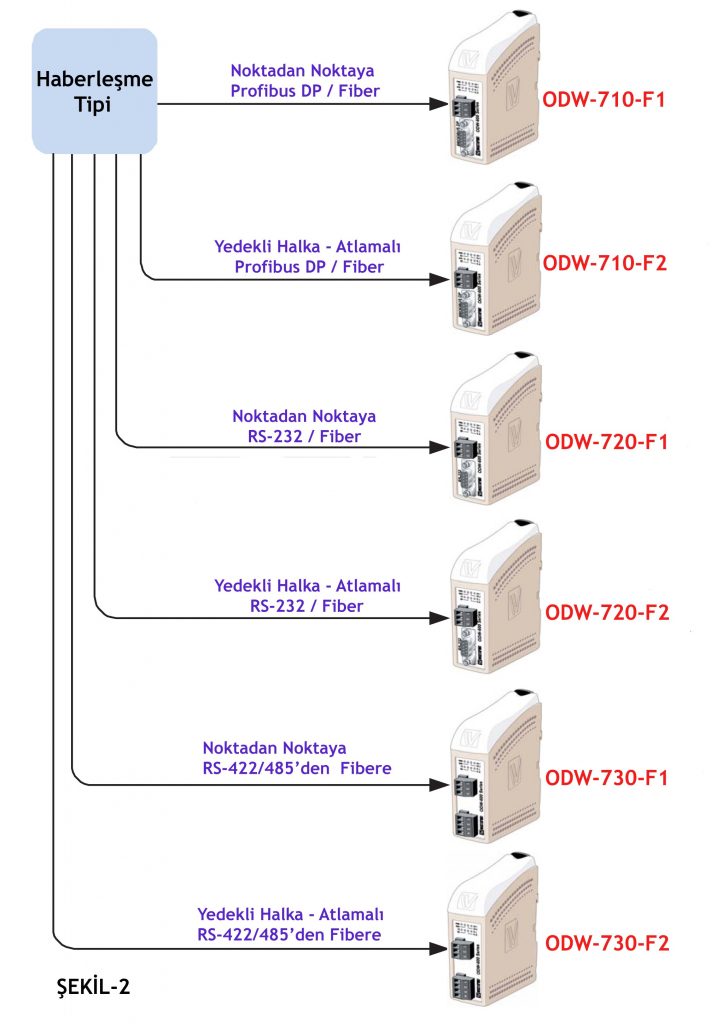

Westermo ODW Serisi Fiber Modemlerin Genel Özelliklerinden Bazıları (Modele bağlı olarak):
- Arayüz / Veri Haberleşme çeşitliliği ( RS-232 / RS-422 / RS-485 / Profibus DP )
- Protokol esnekliği ( Profibus, Modbus, vb… ), Transparan data haberleşmesi
- 120 Km ye kadar very haberleşmesi
- Fiber Optik Kablo çeşitliliği ( Multi Mode / Single Mode / Bi-di ( Tek Kıl Fiber ) )
- Profibus DP uyumlu, EN50170, 12 Mbps a kadar tüm standart data hızları desteği ( ODW-710 )
- RS-232, 250 Kbit/s ye kadar very hızı, çift kanal, V/Y mod desteği ( ODW-720 )
- RS-422/485, 1,5 Mbit/s kadar very hızı, asenkron – senkron protocol desteği ( ODW-730 )
- En hızlı ring iyileştirme ( 1 ms den az Ring recovery, 0,5 ms den az Latency ( 250 adet ODW fiber modem ile ring oluşturabilme )
- IP21 koruma ve çevre sınıfı, –40 ila +70°C çalışma sıcaklık aralığı, DIN ray montaj
- 000 saat MTBF ( MIL-HDBK-217K standartına gore )
- Düşük enerji tüketimi, kompakt ebetlar, çift 10 – 60 VDC enerji besleme ( yedekli )
- Endüstriyel EMC, şok ve vibrasyon testleri
- 3 lü Galvanik izolasyon ( Fiber – Power – Seri Arayüz )
- Kolay kurulum ve kullanım ( Dip-switch ayarları, otomatik data hızı ayarlama, gelişmiş diagnostic LED ler, vb… )
- DNV, Industrial IT Enabled, EN50121 gibi sertifikalar
- …
Profibus DP çalışan ODW-710 serisi ODW fiber modemler, kendisine bağlı olan Profibus DP cihazı ile haberleşme hızını otomatik olarak ayarlayabilmektedir.

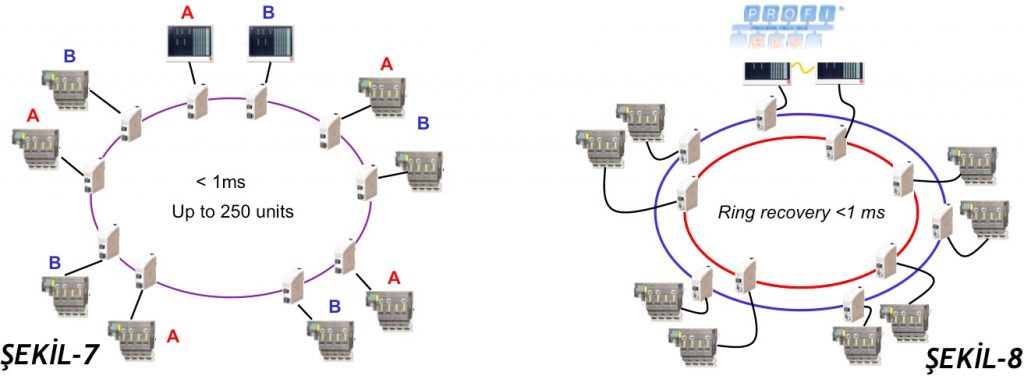

Özellikle yedekli halka ( redundant ring ) uygulamalarında hayati önemli olan arıza durumunda alternatif yolun çok kısa zamanda (milisaniyeler mertebesinde ) bulunup networkün atlamalı ( multidrop ) olarak çalışmaya devam etmesidir.
Halkada bir kopma veya halkadaki cihazlardan birinin arızalanma durumu olur ise, ODW-710-F2 Fiber modem alternatif yolun bulunma süresi ( recovery time ) açısından en hızlı ürünlerden biridir.
Uygulama örnekleri;

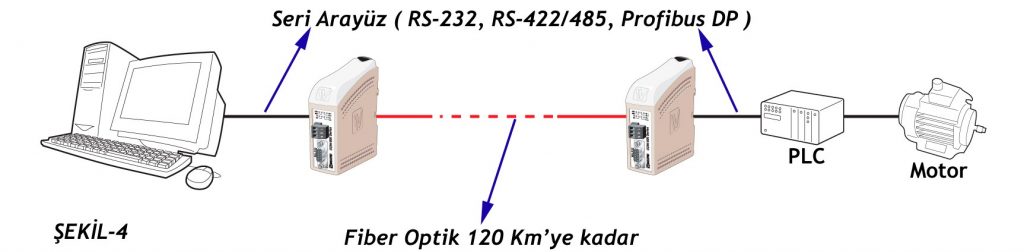

Noktadan Noktaya (Point to point ) ;

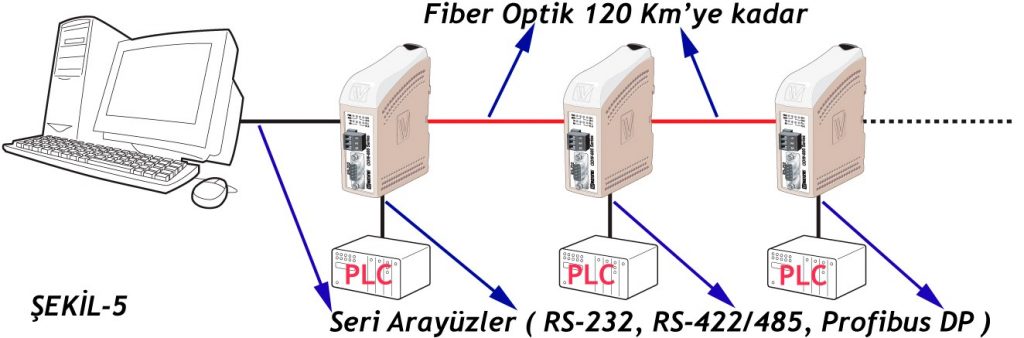

Atlamalı ( Multidrop) ;

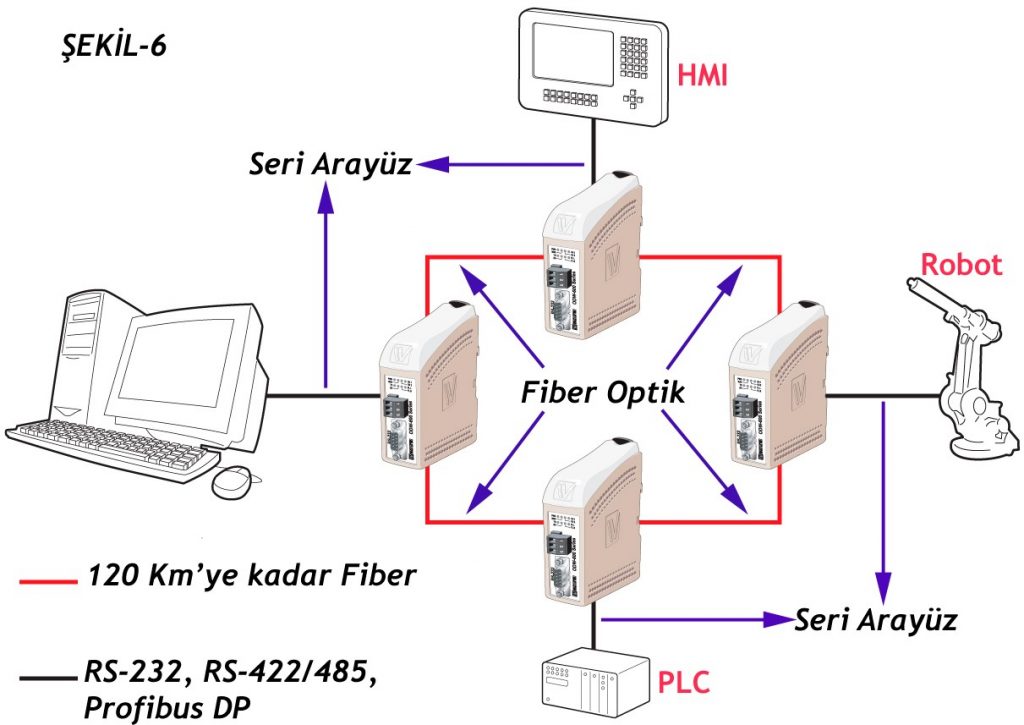

Halka Yedeklilik ( Redundant Ring );
