RD-48 genel özelliklerinden bazıları;

• Data bus according to RS-422 or RS-485 standard
• Configurable as repeater, isolator or 2- to 4-wire converter
• RS-422/485 termination and fail safe on both sides
• Purpose built DIN rail casing with integral clip
• Automatic direction detection
• DIP switch configuration
• DC or AC version with low voltage or high voltage options
• Total galvanic isolation
• Industrial EMC, shock and vibration approval tests
• Data format selectable from 9 to 11 bit
• Retiming of signals when used as repeater
• Manchester code support

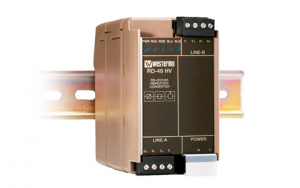

Westermo marka RD-48; RS-422 / RS-485 standartları kapsamında çalışma & haberleşme mesafelerini uzatmayı sağlayan çok-amaçlı bir cihazdır.

RD-48; maksimum 1200 Mt haberleşme mesafesini uzatmak veya 32 adet RS-422 / RS-485 cihaz adedini arttırmak için, tekrarlayıcı ( repeater ) olarak kullanılabilir. RD-48; aynı zamanda RS-422 den RS-485’e ( veya tersi ) dönüşüm veya RS-422 / RS-485 haberleşmede izolasyon için de kullanılır.

Westermo marka RD-48; Geniş enerji besleme aralığı ve çeşitliliği ( DC, AC ), galvanic izolasyon, transient protection, terminasyon dizaynı, fail safe garanti haberleşme vb… özellikleri ile zorlu şartlardaki endüstriyel uygulamalar için tasarlanmıştır.

RD-48; bir tekrarlayıcı olarak kullanıldığı zaman, otomatik olarak veri haberleşme yönünü bulur, veriyi RS-422 veya RS-485 standartlarına göre tekrar yaratır ve tekrar transmit eder.

RD-48; RS-422/485 hatları ( bus ) için bir repeater dır. Aynı zamanda 2-kablolu ( RS-485 ) ve 4-kablolu ( RS-422 ) otomasyon cihazları & sistemleri arasında çevrim için kullanıldığı gibi, PLC vb. otomasyon cihazlarının transient lardan veya overvoltage dan korunması için izolatör olarak da kullanılır.

RS-422/485 bus standartı 32 nod maksimum 1200 Mt yi destekler. RD-48, ilave 31 nod ve ilave ( max. ) 1200 Mt sağlar.

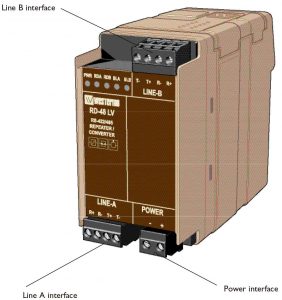

BAĞLANTILAR

Çalışma Mod ları

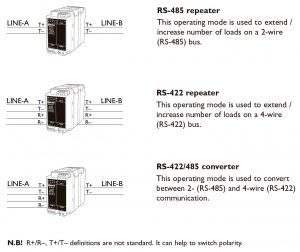

Aşağıdaki görselde gözüktüğü şekilde; RS-485 tekrarlayıcı ( repeater ) ve RS-485 haberleşme için izolatör, RS-422 tekrarlayıcı ( repeater ) ve RS-422 haberleşme için izolatör, RS-422 den RS-485 e ( veya tersi ) çevirici ( convert ) olarak kullanılabilir.

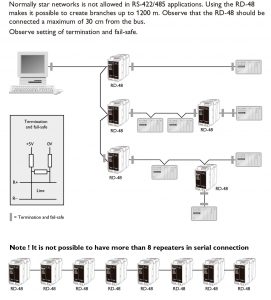

UYGULAMA ÖRNEĞİ
