EDW-100 genel özelliklerinden bazıları;

• 10/100 BaseT ‘den RS-232 / RS-485’e seri dönüşüm
• Kolay konfügürasyon ve üst seviye diagnostic
• -25 / +70 °C çalışma sıcaklık aralığı ( hareketli parça içermez )
• 10-60 VDC enerji besleme girişi
• Galvanic isolation and transient protection

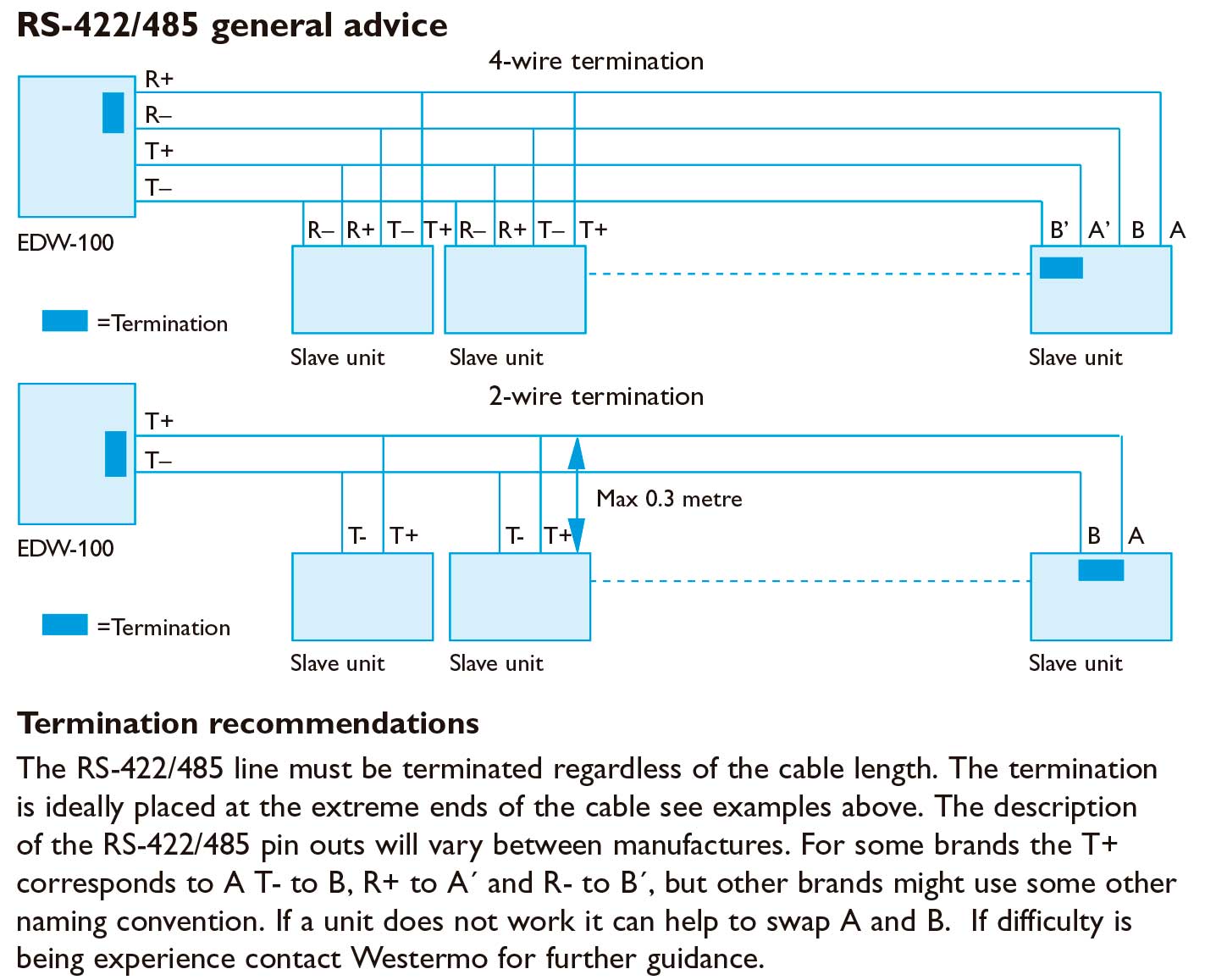

• RS-422/485 termination and fail safe
• Industrial EMC, shock and vibration testing
• UDP, TCP client and TCP server with packing algorithm
• Modbus TCP to RTU/ASCII gateway
• Special modes for hardware handshake and resilience

EDW serisi ürünler sayesinde yalnızca seri portu olan cihazların Ethernet networkleri üzerinden haberleşmesi mümkündür. Hem point to point hem de point to multipoint uygulamalarda kullanılabilir.

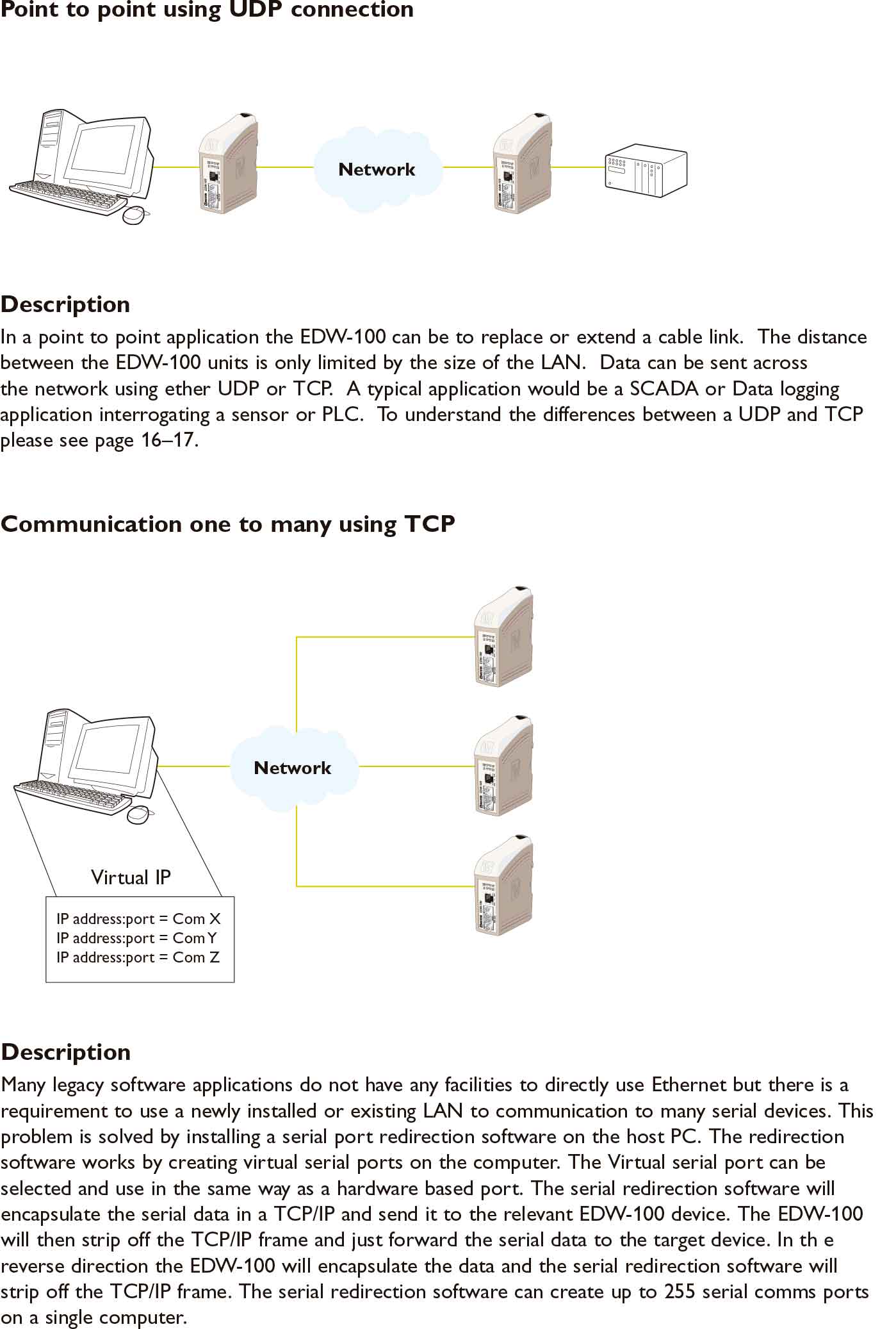

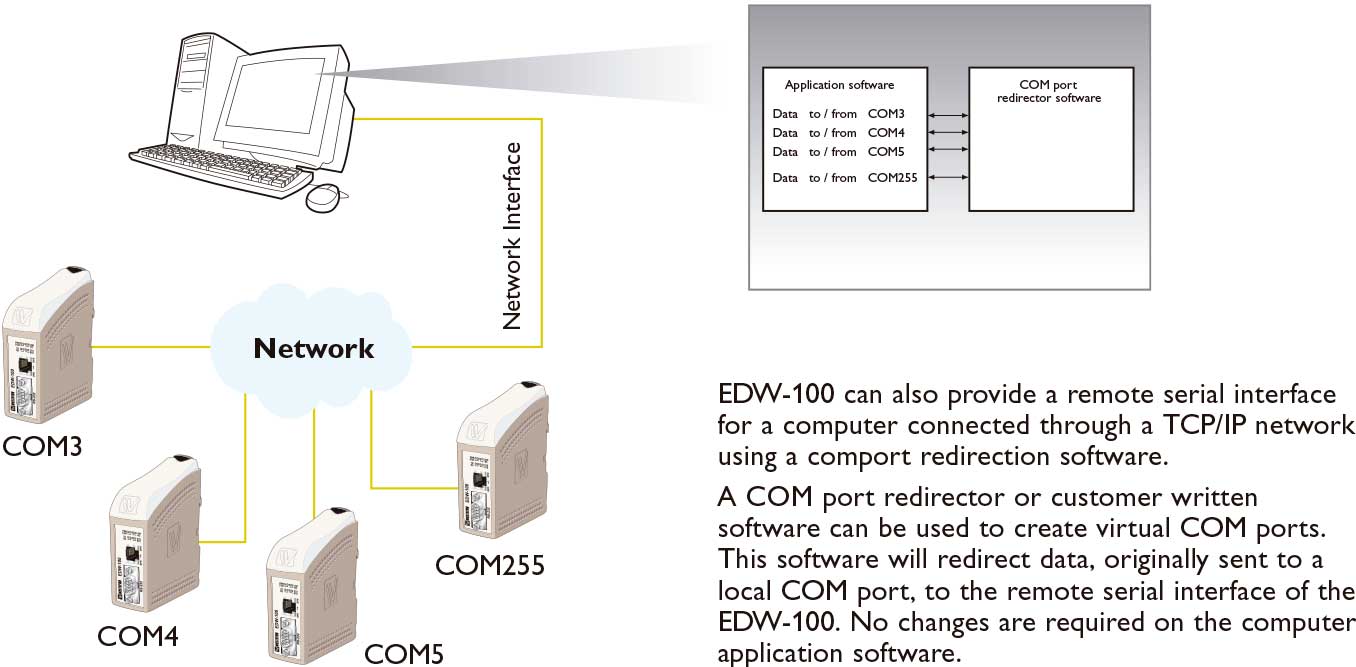

EDW-100 ürünleri, bir PC üzerinde yaratılacak olan 2 adet Sanal COM portuna ( Virtual COM ) izin veren yazılım özelliği ile sunulur. Bu yazılım sayesinde normalde lokal COM portuna gönderilen verinin EDW-100 / 120 cihazının uzak seri arayüzüne yönlendirilmesi mümkündür ( geleneksel uygulamalarda değişiklik yapma gerekliliğini ortadan kaldırır ).

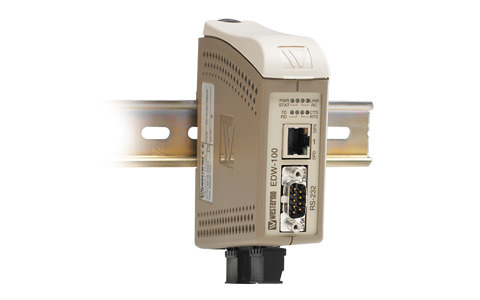

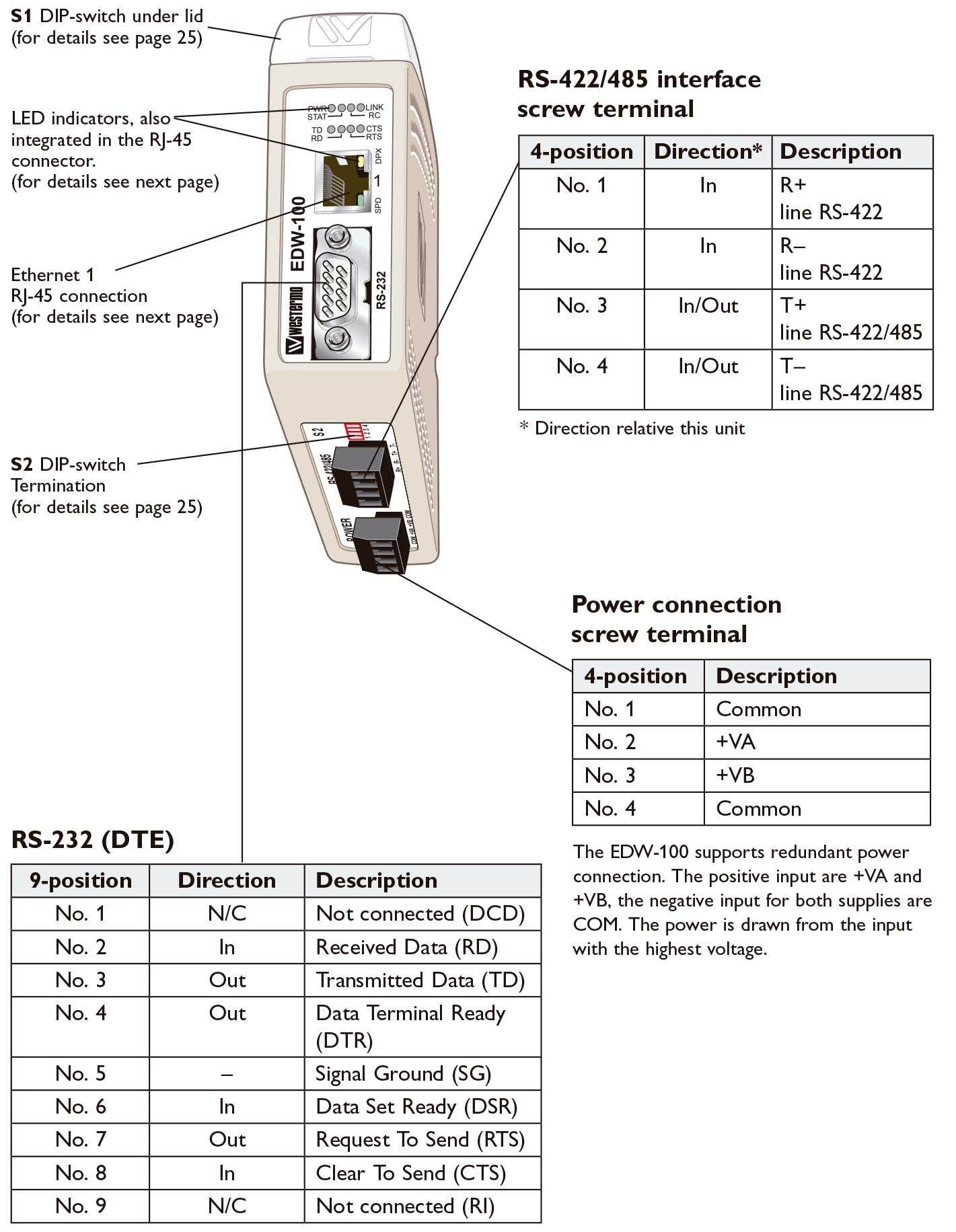

Westermo marka EDW-100; Endüstriyel Ethernet – Seri ( RS-232 / RS-422 / RS-485 ) adaptör veya Ethernet Terminal Sunucudur.

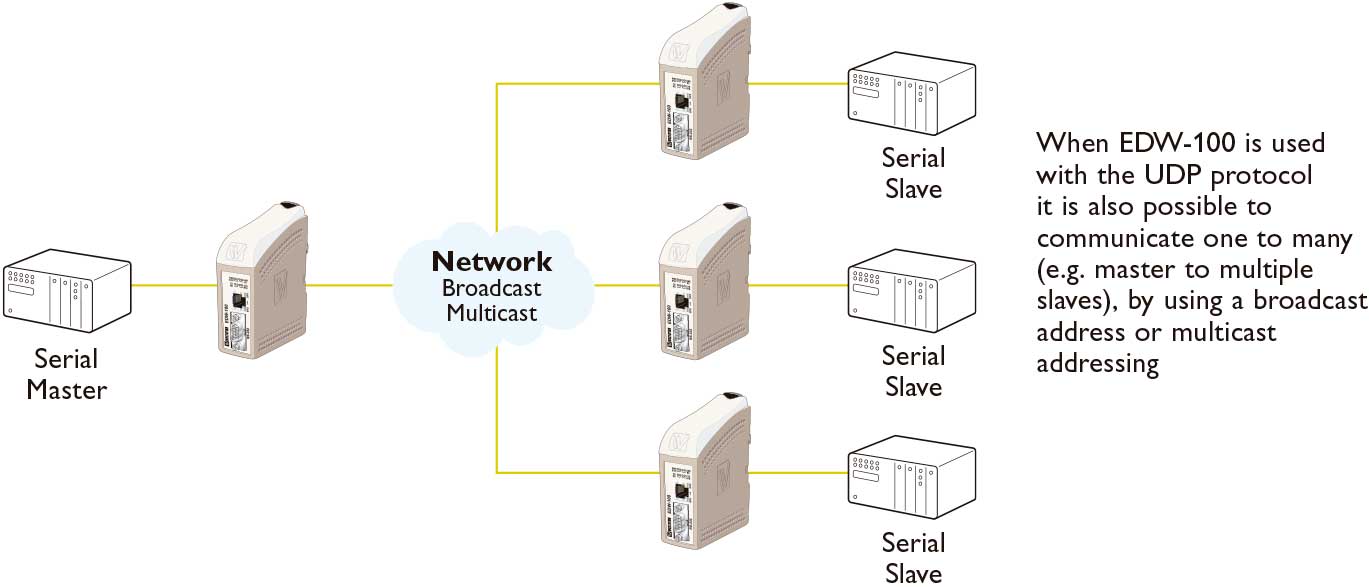

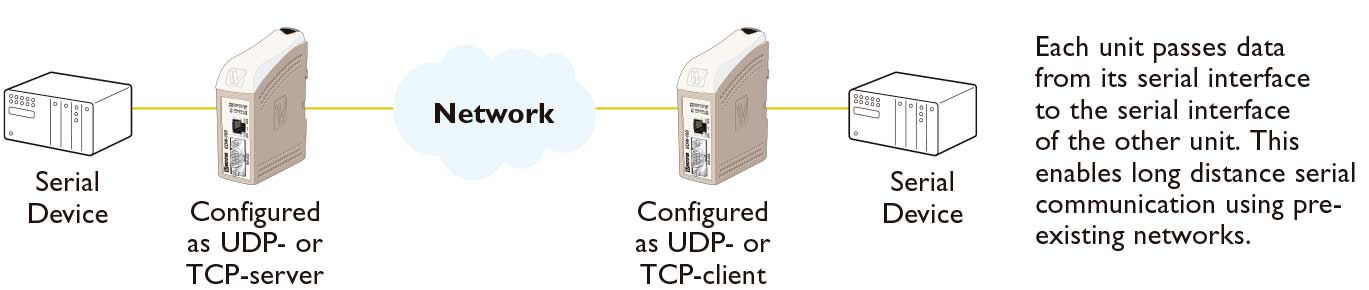

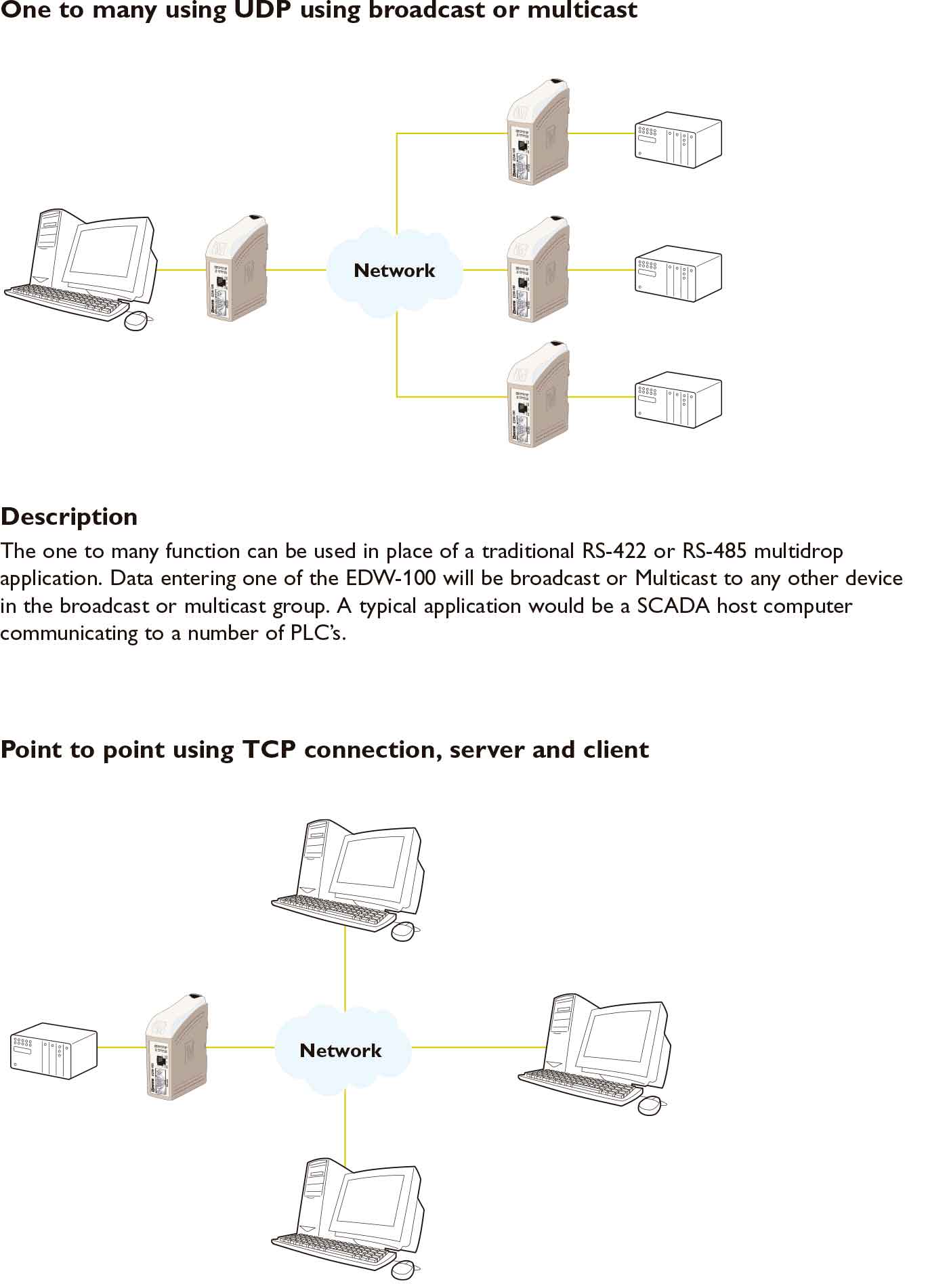

Aşağıdaki şekillerde gösterildiği gibi 2 adet EDW-100; Bir Ethernet networkü üzerinden UDP veya TCP kullanılarak Seri noktadan noktaya bir link sağlamak için kullanılabilir.

Seri noktadan noktaya transparan bir link ve Ethernet den Seri dönüşüme ilave olarak, EDW-100 aynı zamanda bir Modbus Gateway olarak konfigüre edilebilir.

MODBUS HAKKINDA KISA TANIMLAMA;

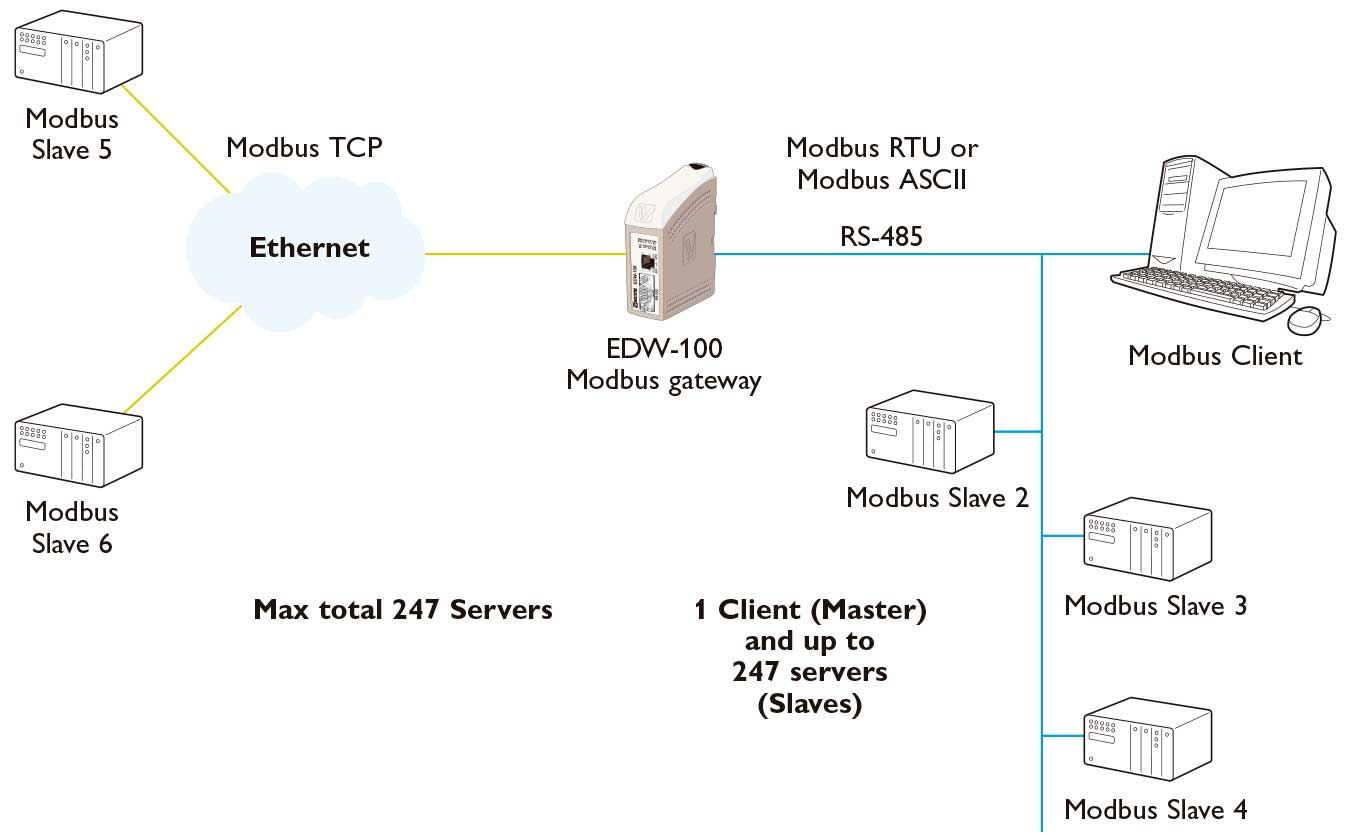

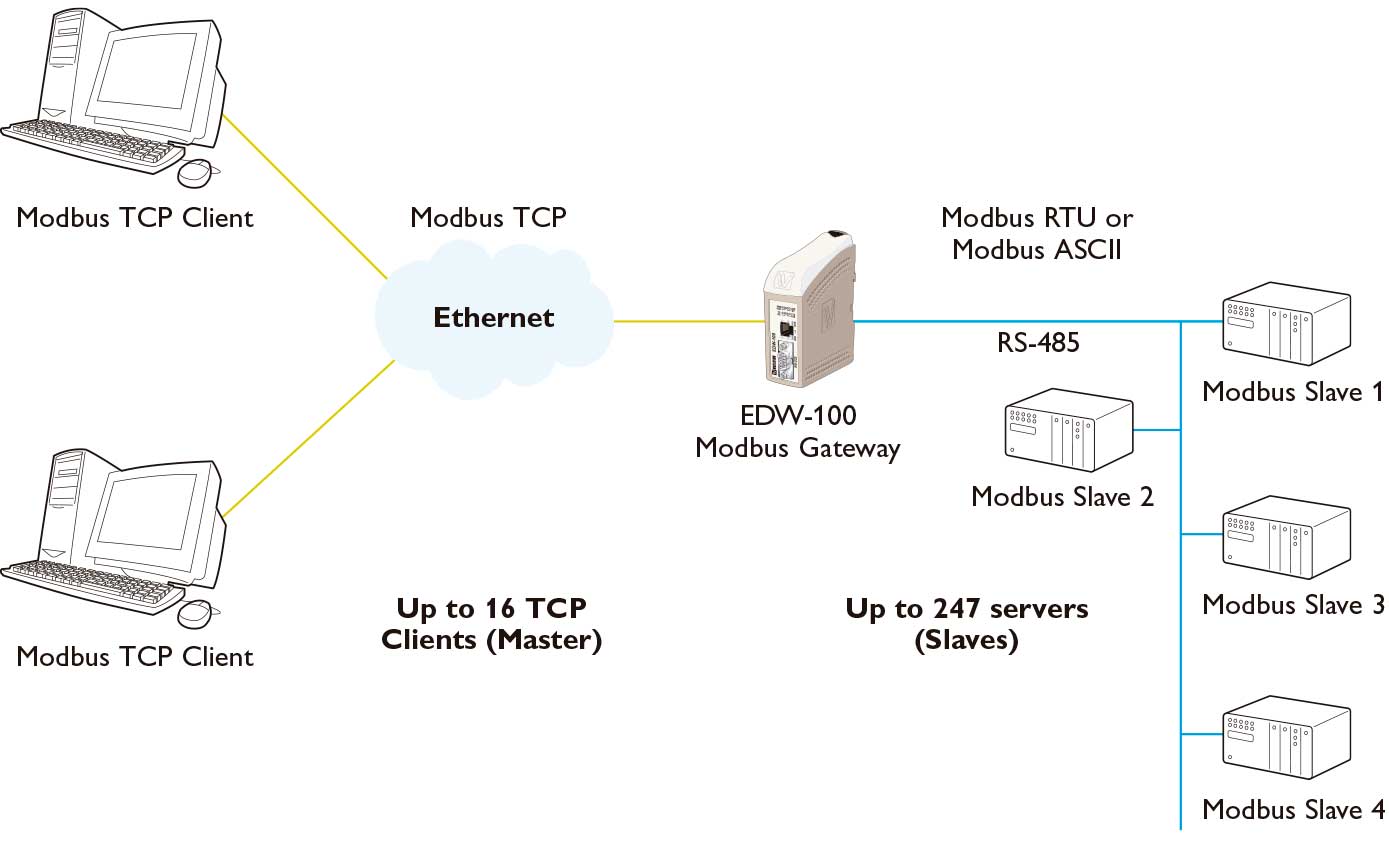

MODBUS; Modicon system tarafından geliştirilen bir haberleşme protokolüdür. Modbus Gateway EDW-100; Bir TCP/IP Modbus networkün ve bir Seri Modbus network ile ( RTU veya ASCII ) karşılıklı haberleşmesi için kullanılır. Bu, TCP/IP veya Seri networkdeki Modbus Client ların ( Master ların ) diğer networkteki Server lara ( Slave lere ) bağlanmasına izin verir. Standart bir Modbus networkde; Bir master ve 247 ye kadar slave olabilir ( herbirinin 1 den 247 ye kadar kendine özel slave adresi ile ). Modbus resmi spesifikasyonları www.modbus.org da bulunabilir.

Gateway Server Mode

Bir TCP/IP networkdeki 16 adete kadar Modbus Client ( Master ) ın, Seri networkteki Server ( Slave ) lara bağlanmasına izin verir.

Gateway Client Mode

Bir Seri networkdeki bir Modbus Client ( Master ) ın TCP/IP networkteki bir veya birden fazla Server ( Slave ) lara bağlanmasına izin verir.
